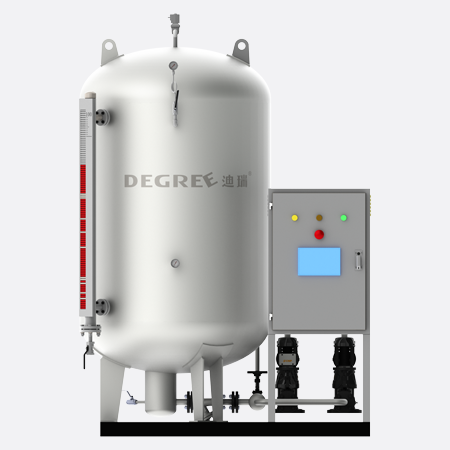

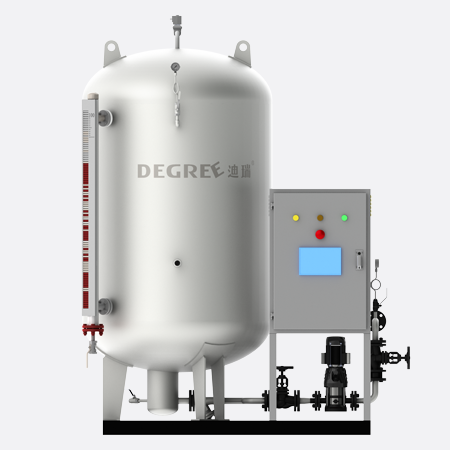

智能型冷凝水回收器——工況萬變，回收不變。更多詳情>>

1.共網技術

凝結水共網技術利用流體力學射流理論，利用高壓凝結水或回收機組循環泵的壓頭來引射中壓、低壓凝結水，平衡各支路凝結水壓力，使各種壓力的凝結水均能回到閉式凝結水回收器內。
2.增壓技術
在凝結水被壓較低的系統中，為了提高凝結水的被壓，進而提高生產用熱設備的效率，又能保證凝結水的順利回收，我公司專門設計了凝結水增壓裝置，該裝置以虹吸為理論依據，可將背壓較低的凝結水引至回收罐。
3.自動調壓技術
自動調壓裝置是利用多級水封和“U”型管的密封原理，結合壓力調節閥設計的一種能夠自動調節罐內壓力的裝置，壓力閥閥壓是根據余壓單獨設計，在保證正?；厮那闆r下，閥壓適當提高，有利于二次汽在容器的二次凝結，避免二次閃蒸汽過大造成罐內壓力激增，影響整個系統的運行穩定。
4.自動加壓技術
通過回收罐內液位的自動調節，使回收罐內在正壓水頭過低的情況下，部分凝結水發生閃蒸，形成二次蒸汽，向水面試壓，保證水泵防汽蝕所必需的正壓水頭。
5.凝結水導流技術
根據阿基米德螺線方程理論在回收罐內設置多層導流裝置，具有快速導流功能，既保證泵前流體的平穩快速流動，又防止形成“旋風”漏斗產生汽蝕條件。
6.乏汽抽吸技術
乏汽是飽和狀態的凝結水在減壓時產生的閃蒸汽和疏水器漏汽的混合體，為更好的利用乏汽，我公司設計了專門的乏汽抽射裝置，在密閉式凝結水回收器中，乏汽抽射裝置安裝在高溫凝結水回收泵的后部，他使用已經提升壓力的凝結水作為工作流體，來抽吸回收罐內壓力較低的乏汽，乏汽經過抽吸，被裹吸混合到高溫高壓的凝結水中，一起輸送到目的地。在這個過程中，一部分乏汽發生相變以凝結水的形式融入，另一部分在輸送目的地（如除氧器等）以后會析出，得到很好的回收利用，通過加裝乏汽抽射裝置，可以將相當一部分乏汽的熱量回收利用，同時也在一定程度上降低回收罐的壓力，方便了凝結水的回流，提高了回收系統的可靠性，擴大了回收技術的應用范圍。
7.汽水分離技術
冷凝水進入罐內，根據流體兩相流和渦流分離理論，在罐內降壓產生閃蒸汽，該蒸汽視壓力情況可引入低壓蒸汽管道或通過噴射器加壓后進入中壓管道，也可以經過汽水分離器充分分離，乏汽經乏汽抽射器抽走，冷凝水則儲存在罐內待水泵抽走。
8.熱泵噴射技術
所謂“噴射熱泵”是用正常蒸汽（壓力較高）作為工作流體，引射凝結水的壓力較低的乏汽，在噴射器內形成壓力適中的低壓蒸汽，重新用于生產，利用這部分乏汽，有效降低了回收系統的背壓，更利于凝結水的回收。
9.閃蒸汽的階梯利用
系統中同時使用高壓、中壓和低壓蒸汽時，可以將高壓蒸汽設備使用后的汽水混合物送入閃蒸罐，進行汽水分離，冷凝水經疏水閥進入冷凝水回收器回收，分離的低壓蒸汽則進入需要低壓蒸汽工藝中使用，這樣就就形成一個量級或多級的階梯利用系統。
10.自動控制技術
電動型冷凝水回收器的專用控制系統，可根據客戶的需求實現雙泵較低自動運行或者單泵變頻運行，可檢測回收罐壓力、液位、凝結水溫度等運行參數，故障報警、故障檢測及自我保護等。

以上關鍵技術，需根據行業特點及實際工況選配。如多臺用熱設備使用一臺冷凝水回收器時，需要使用多路共網技術，否則不需要。

主要應用于暖通給排水行業冷凝水回收。

【相關案例】

醫院：四川省人民醫院、四川省腫瘤醫院、成都市第一人民醫院 更多>>

酒店：安仁福朋喜來登（五星級）酒店、費爾頓凱萊大酒店、黃河第一灣大酒店 更多>>

工廠：中航工業成都飛機設計研究院、中航工業成都凱天電子股份有限公司、新疆東方希望有色金屬有限公司 更多>>

行政辦公樓：中國電信天府云計算中心、西南交通大學九里堤校區 更多>>

1.開機前準備
1）熟讀產品隨機資料，了解產品的功能及作用。
2）使用（調試）產品前，確認設備、管路安裝正確，儀器儀表安裝完畢且正確。
第一步：檢查管路連接是否正確。
  請對照我司提供的竣工圖紙檢查接管是否正確，并安裝相應配件。排污管口應連接鋼管并伸至下水道。
第二步：檢查控制線路是否連接完好。
 ① 檢查水泵和液位傳感器到控制柜里的連線是否正確完好，如有松動，需用螺絲刀擰緊。
 ② 檢查控制器箱體內外接220V/380V電源線的接線是否正確 。注：請對照控制柜內所配電氣控制接線圖檢查。
3）清洗設備：關閉設備出口總閥門，打開排污口，向設備內緩慢注入冷凝水，使污垢由排污口排出，待水干凈后關閉排污閥門。
4）檢測水泵電機方向：水泵實際方向與規定方向需一致，若不一致請及時調整。
5）打開出口處所有閥門，保證冷凝水出口端暢通。
2.開機使用
1）上電：打開控制柜電源，數顯表顯示液位計讀數。（數顯表調試方法詳見附件一）
2）通水：緩慢打開冷凝水進口閥門，向設備內注入冷凝水。
3）觀察：再注入冷凝水的過程中觀察磁翻板液位計及液位數顯表讀數的變化，二者讀數基本一致，存在1%~5%偏差屬正常范圍，超出該范圍請調整。
4）運行：
①手動運行：先將轉換開關打到手動檔，轉動選擇開關選擇1#或2#水泵手動啟動，同時觀察液位變化，以保證設備各個動作的有效性。（設備進入手動控制運行狀態）
②自動運行：將換轉開關打到自動檔，轉動選擇開關、選擇1#或2#水泵自動啟動。（設備進入自動控制運行狀態）
5）觀察：當水泵啟動后，觀察磁翻板液位計及數顯表讀數的變化，液位隨水泵的運行降低。手動運行時，水泵工頻運行，不會自動停泵。自動運行時，達到設定的低液位點水泵自動停止，高于設定的高液位點，水泵自動啟動。
3.停止設備
1）停泵：停止水泵運行。
2）關閥：關閉冷凝水入口閥門，切斷冷凝水來源；關閉水泵出口端閥門。
3）排空：打開排污口，將設備內的冷凝水排凈。
4）斷電：關閉控制柜電源。
設備的使用注意事項
1、排污：設備開始運行一個月內，應5-7天排污一次，以后遞減至每月排污一次。
2、水泵：水泵采用一用一備，當水泵連續運行達到24小時，請手動/自動切換至備用泵使用。
